La placa
protoboard (prototipe board) s’utilitza per a crear muntatges de circuits de
manera rápida, senzilla i no permanent. Els components es poden insertar i
extreure fàcilment. Aquest és l'aspecte de la placa
Les potes dels elements electrònics s'inserten a les ranures. aquestes ranures estan connectades elèctricament (curtcircuitades) com s'indica en color groc

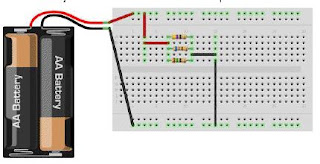

Són correctes aquests muntatges? Digues si ho són o no i si les resistències es troben en sèrie o en paral·lel.
a)
b)
c)
d)
